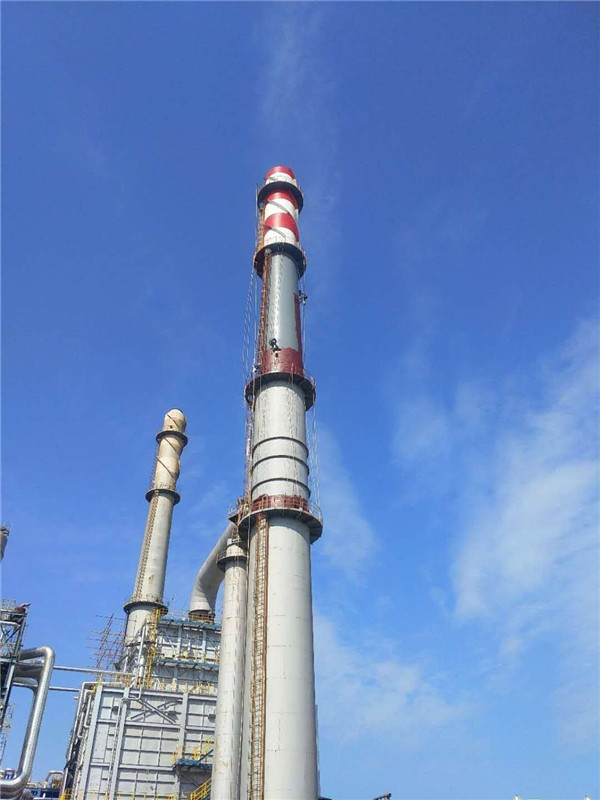

50米钢烟囱新建

发布日期：[2019-09-18 14:12:18] 浏览次数：7

烟囱安装工艺流程：

                   确定位置       固定支架安装     导向支架安装

烟囱检查验收

              烟囱组对       烟囱的吊装       找正找平

固定支架，导向支架采用膨胀螺栓进行锚固，支架敷设在楼体上，固定支架采用10＃槽钢焊制，导向支架用6.3 ＃角钢制作。根据施工现场情况，本系统的立管烟囱地沟内至楼顶部位，根据施工现场情况，本系统的立管烟囱地沟内至楼顶部位，烟囱立管底部是一个将三根烟囱汇聚为一根的集气缸, 集气缸底部是与地沟烟囱连接的三通，三通设有泄水口，冷凝水通过泄水口排放至地沟积水坑内。集气缸上部安装有固定段，固定段上方开始逐节落装8个标准直筒后安装一个固定段，固定段上方再落装8个标准直筒后再安装一个固定段，依次类推安装至顶部。每个固定段用10#槽钢制作的三角支架两侧对称支撑，三角支架用8个M12的化学锚栓固定在结构主体墙上。共计6个固定段，在两个固定支架间安装一个导向支架，共计6个导向支架。固定支架的作用是分载整体烟囱重量，导向支架的作用是防止烟囱整体左右晃动和位移。烟囱顶部装有直径为φ25mm，长度为1.5米的避雷针与φ12mm的避雷引线，避雷引线与楼顶避雷网焊接相连。 

质量要求:1．固定支架，导向支架安装应固定牢固可靠，安装完毕后且要求用水平尺找平。

2.烟囱的连接应按要求连接，边拧螺栓边用胶锤敲击以保证螺栓连接牢固。

3.烟囱安装前应现在楼顶管井部位放垂直吊线，烟囱安装时根据垂直吊线取烟囱的轴线。垂直度的允许偏差为2∕1000，总偏差不得大于20mm。
