相关资讯
[2019-01-28 09:43:07]
钢烟囱制作、折梯制作
[2019-03-18 14:01:59]
烟囱滑模
[2019-03-05 10:11:23]
废弃烟囱拆除方法
[2019-01-28 09:47:43]
钢烟囱制作安装
[2019-04-01 14:43:58]
烟囱滑模新建
[2019-06-13 14:28:41]
钢烟囱拆除施工
你的位置:首页 >> 服务项目 >> 烟囱防腐

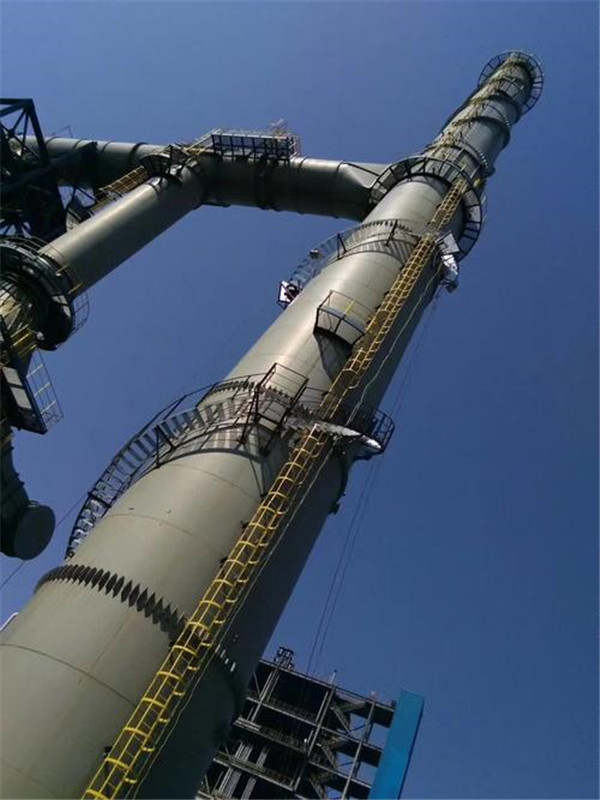

钢烟囱防腐工程

发布日期:[2020-01-14 17:00:01] 浏览次数:4

OM涂料施工工艺及施工工序

  1.材料及工具的现场保管 OM涂料、底涂、面涂、硬化剂等到达现场后,进行妥善管理,并贮存在密封区域,以保证表面不接触水和污物。附近须有灭火设施。

施工工具(喷砂机、压缩机、吹扫机、脚手架等)、检查仪器(测厚仪、电火花检测仪、硬度计、露点计等)妥善专人保管。

  2.搭建脚手架

  根据吸收塔和烟道的尺寸、结构特点、内部支撑布置情况设计搭建,做到施工方便,安全可靠,尽可能不影响内衬面。

  3. 喷砂处理

  ①提供喷砂处理的设计标准,所有需衬里的表面将根据要求进行喷砂处理,以去除铁锈、铁屑、焊渣或其它异物,以获得“白色金属”表面。所有用于喷砂的物料无水分。

  ②喷砂介质应选择并在备忘录中描述,喷吹介质清洁干燥,喷吹用压缩空气不含油、污物和水。压缩空气压力6-8kg/cm2。

  ③喷砂剂颗粒粒径应在14-65目。

  ④不需衬里的区域需进行适当保护。

  ⑤喷砂时需采取保护措施避免出现扬尘。

烟囱防腐

  ⑥施工和干燥期间对衬底温度、环境温度、空气相对湿度和空气露点进行连续的测量和记录,所有测量值将记录在备忘录中。从喷砂开始到衬里完成,空气的相对湿 度保持在85%以下, 衬底温度保持至少高于露点3℃,要求的衬底温度至少为+5℃。下雨天或湿度过大时停止喷砂,除非采取响应措施。

  ⑦邻近表面已上了底漆时, 附近区域不能进行喷吹,直到上底漆的区域不粘手并得到了保护。

  ⑧当存在以下情况时,喷吹不能进行:

  *工作区域的相对湿度高于90%;

  *表面温度未超过工作区域空气露点温度3℃。

  ⑨在喷砂之后,钢表面首先用毛刷清洁所有磨粉和残留灰尘、最后用真空吸尘器处理。在喷砂打磨后,衬胶的表面必须没有间隙、焊接毛刺、小孔、渣、杂物、喷砂后的迭层和其它欠缺,确认是否达到衬里施工要求。

  喷砂完成后须达到以下标准:

  *喷砂等级:ISO Sa2.5以上;

  *表面粗糙度:抽查随机点,粗糙度应在Rmax 50μ以上。

  ⑩喷砂完成后,在需衬里的表面涂上底涂。尤为必须注意的是在喷砂后8小时内必须涂上底涂,以防止钢铁表面再次被氧化。

  ⑾底涂完成后进行耐高温OM涂料衬里的施工。在下一道工序施工前,现场检查是否有遗漏。必须确认上一工序已完成且已检查合格,且符合施工条件。

  ⑿OM涂料衬里施工结束后,在接管、人孔等特殊部位进行FRP衬里施工,以上各工序检查合格后,进行外涂层施工。

  ⒀养护期:夏季至少5天,冬季至少7天。




上一篇:烟囱防腐施工
更多服务
