双层不锈钢烟囱制作

发布日期:[2019-07-26 16:13:31] 浏览次数:70

钢内筒的安装方案的选择 

采用气压顶升的施工方法,其存在以下优点:

1.采用气压顶升法可以用不多的常规机具。 

2.气压顶升法对烟囱外筒壁不增加施工荷载。 

3.气压顶升法的提升着力点是在接近顶端的密封头内表面上,它始终高于被组装筒体的重心,稳定性能也好。采用卷扬机或者液压顶升的倒装,筒身的提升作力点往往低于被组装筒身的重心,而且组装得越高,其重心高于着力点距离越大,稳定性也越差。

4.采用气顶法可以节省更多的辅助用料。安装中钢内筒始终受着一定的正压,永远使筒壁自动保持圆形的趋势,所以筒体不会发生椭圆或多角形的变化。 

烟囱吊装

烟囱安装总体工序

钢烟囱安装工序为:基础验收—基础放线—吊装前准备—吊装钢烟囱下段—下段标高、垂直度调整—底座固定—下段内部操作平台搭设—吊装钢烟囱上段—上段垂直度调整—上段临时固定—上段标高、垂直度调整—上段内部操作平台搭设—焊接—无损检测—防腐—验收—临时设施拆除—清理现场—交工

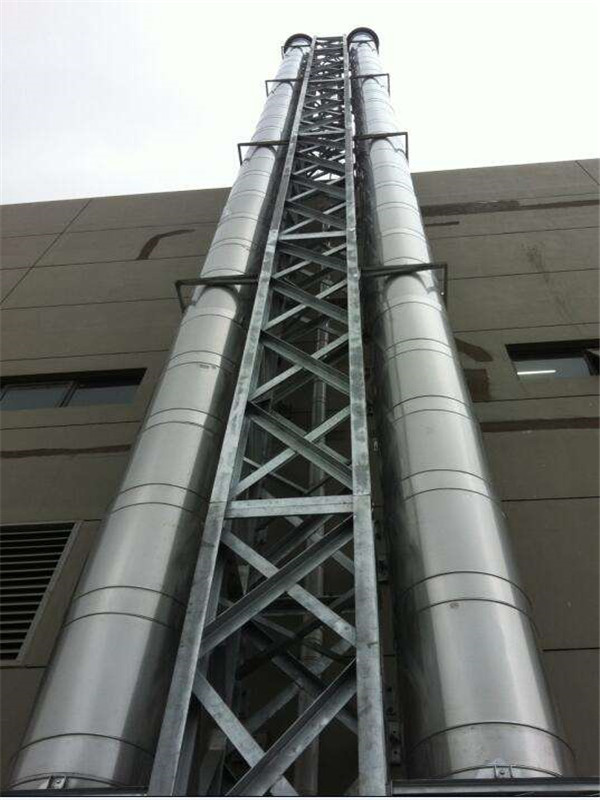

不锈钢烟囱

筒体制作 

为确保卷板的精度,钢板采用现场卷制的方式。在现场安装一台卷板机,并利用安装好的龙门吊和吊车配合,以便卷板。卷板机安装的位置根据现场场地的安装位置来确定,并可及进调整。

1.卷制烟囱时应先对卷口进行压边,压边弧度应用专用压板进行检测,确保现场安装烟囱的圆度。

2.在轧制过程中,应时常用样板复核轧制时的圆弧成型情况,按实际情况修正产生的偏差,使其均匀圆滑的成型,避免成型后错边。 

3.同时应注意轧制过程的钢板的延伸的变化,确保大小口径的直径精确度。 

4.经过几次来回的轧圆(具体按试验所得各类钢板厚度实际情况制定),使渐渐合扰的直缝处密合。

5.将圆弧板拼装成高度为2500 mm单节烟囱筒体用专用吊具吊装到组装平台进行筒体拼装,拼装时应注意每段连接应平滑、上下段纵向焊缝应错位45度,并且不应有咬边现象,并且确保外圆的圆柱度。

6.由于道路条件受限每段烟囱筒体制作成8m左右,利用租用的18t加长东风平板车转运至烟囱组装平台(附图一)进行组对焊接,组装时应严格控制其圆度和周长,焊接后在每段筒体内端部用 槽钢成米字型加衬,该槽钢在筒体内部垂直间距2.0米架设,烟囱组对好后上口内壁采用槽钢进行支撑固定,防止吊装过程中由于直径过大而产生变形。并形成后期内部防腐平台支架,烟囱内部防腐后将该槽钢衬至上面下拆除。

底座制作工艺 

底座制作工序为:底板预制成整体一盖板预制成整体一盖板安装到筒体上一底板安装一肋板安装一整体焊接。

底板与盖板预制过程中的焊接及底座与筒体焊接应对称同时施焊。烟囱底孔应在现场实测的位置。
