钢烟囱施工主要方法

发布日期:[2019-07-31 14:42:40] 浏览次数:9

主要施工方法 

钢平台施工

钢平台梁下料、焊接、喷砂除锈、刷漆、热镀锌等施工在场外加工场进行,加工成单件钢梁后运达现场,在烟囱内部零米地面进行拼装成整层平台。

在烟囱混凝土筒首设置两根临时吊装梁,用于平台梁吊装;其余平台利用平台的两根箱型大梁上安装液压提升装置进行单层整体吊装,从上往下依次吊装。

在平台整体吊装前先不与该层平台的主梁连接固定,利用在钢内筒上对应位置临时焊钢牛腿来固定,与钢内筒一起起吊,吊至平台后利用卷扬机配合安装。 

起吊前在各与筒壁连接处梁的端头上翼缘板面焊接两个钢筋环,钢筋环沿梁 中线焊接,且间距略大于爬梯的宽度。待钢梁吊至安装位置后在两个环间悬挂爬梯,再插上整条钢筋压住爬梯,作业人员利用该爬梯进行定位焊接。

主要框架吊装就位后,其它次梁通过卷扬机吊运,手拉葫芦调整就位后焊接。

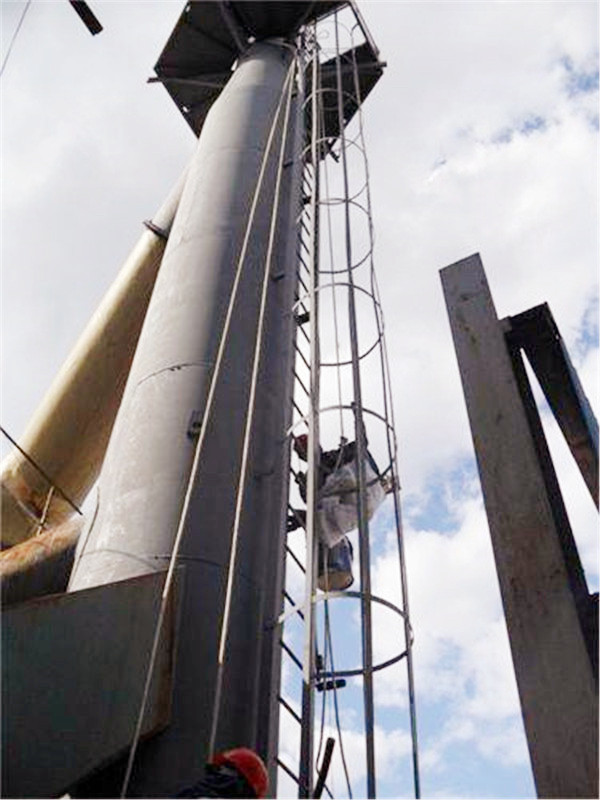

钢烟囱

钢爬梯施工

钢爬梯及休息平台在场外加工场制作,成品进场并归类堆放,安装时运至烟 囱内部吊装。

钢爬梯从上往下安装,利用上层钢平台吊装该层平台与下一层平台之间的钢 爬梯。在平台上安装双滚筒卷扬机,依次吊装下方爬梯。每次起吊3节爬梯,每爬梯按设计高差进行绑扎串吊,方便定位安装,从上往下依次定位。在每节爬梯休息平台两端悬挂吊篮作为焊接作业平台。



钢内筒施工

钢内筒在烟囱安装口外部场地上进行卷板、喷砂除锈、刷漆等工序后,拼装

成双节的单段,再利用安装的轨道通过台车运至烟囱内部对应钢内筒底部进行组对后焊接,再涂刷油漆后进行吊装。

通过布置在平台的“八字”梁吊装点上的液压提升装置倒提吊装,

转换一次吊点,完成整个钢内筒吊装。

吊装前在钢内筒底下设置台车轨道,连通烟囱外部的钢内筒拼装场地,通过台车将双节加工好的内筒运至烟囱里的钢内筒底下进行提升、组对、焊接、检验。进行吊装施工的钢内筒周围搭设三层脚手架,用于钢内筒的组对焊接、补漆、检测等施工。
