46米砖烟囱裂缝原因分析,供您参考

发布日期:[2019-01-28 16:34:59] 浏览次数:29

烟囱裂缝有很多原因,最常见之一就是烟气温度过高,实例分析,位于大庆市某锅炉房承担该单位生活采暖及生产用汽之用,该锅炉房按环保及设计部门要求设置1座46m高砖烟囱,按设计配有环向抗温度应力钢筋(如图1)。锅炉房及烟囱工程于2001年8月11日开工,2001年12月26日,砖烟囱南北两侧标高+850m至+1260m处出现宽度为10~20mm的纵向裂缝,到2002年1月9日裂缝已开展到标高700m至2060m处,宽度为10~28mm,又经过观察,裂缝无再开展趋势。

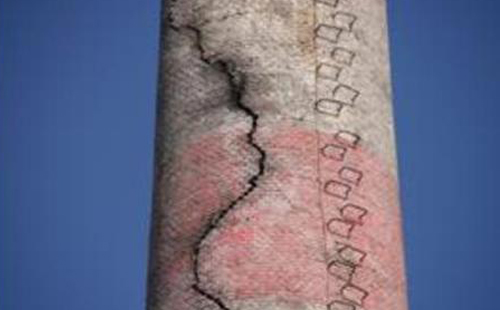

裂缝砖烟囱

烟囱裂缝产生原因如下:

裂缝出现后,建设单位会同施工及设计单位,对设计及施工资料仔细查阅,并到现场考察,发现裂缝产生原因系锅炉省煤器装置没有安装,至使进入烟囱的烟气温度升高所致。采暖回水经省煤器预热后进入锅炉,加热后再进入供热管网,从锅炉出来的烟气经省煤器进入烟囱。这说明省煤器装置既预热了进入锅炉之水,又降低了烟气温度,减少了部份热损失。经查阅该锅炉热力计算书得知,设置省煤器后,进入省煤器的烟气温度(进口温度)为270°C;而从省煤器出来的烟气温度(出口温度),即排至烟道或烟囱内的烟气温度为165°C。显然,设置省煤器可使烟气温度降低105°C。设计部门对烟气温度的确定,也是依据设置省煤器来考虑的。因此,不设置省煤器,排进烟囱的烟气温度就高出设计烟气温度105°C。那么,不设置省煤器,就将使该烟囱筒壁配置的环向钢筋明显不足。
